Tesla 24 – Padrão IEC

Montagem em trilho DIN horizontal. Espelhos Metálicos 2×12 Polos/Linha . Até 400Amp. Branca

Caixa completa de embutir ou sobrepor para montagem de componentes modulares em trilhos DIN horizontais. Formado por fundo, moldura, porta, chassi com espelhos metálicos, e suporte para barra N/T.

  • Pintura branca RAL 9002 (idem Linha Branca) ou Cinza RAL 7035
  • Determinar os tipos de UC (espelhos metálicos) em função das seções de placas e trilhos projetados. Consulte em acessórios (mais abaixo) as UCs disponíveis e pedir separadamente.

Obs: Completar com componentes e as conexões (vide Barramentos e acessórios).

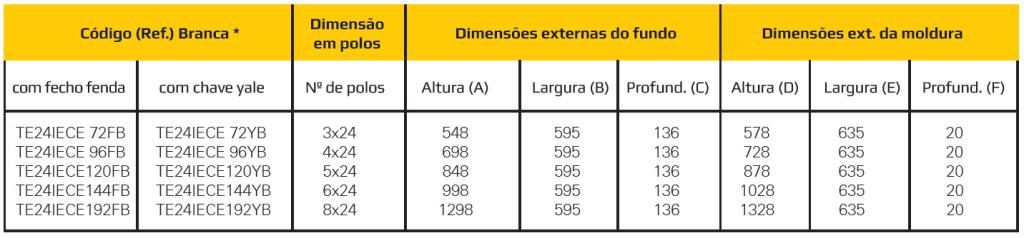

EMBUTIR

No caso de cor Cinza trocar ‘B’ por ‘C’ no final do código.

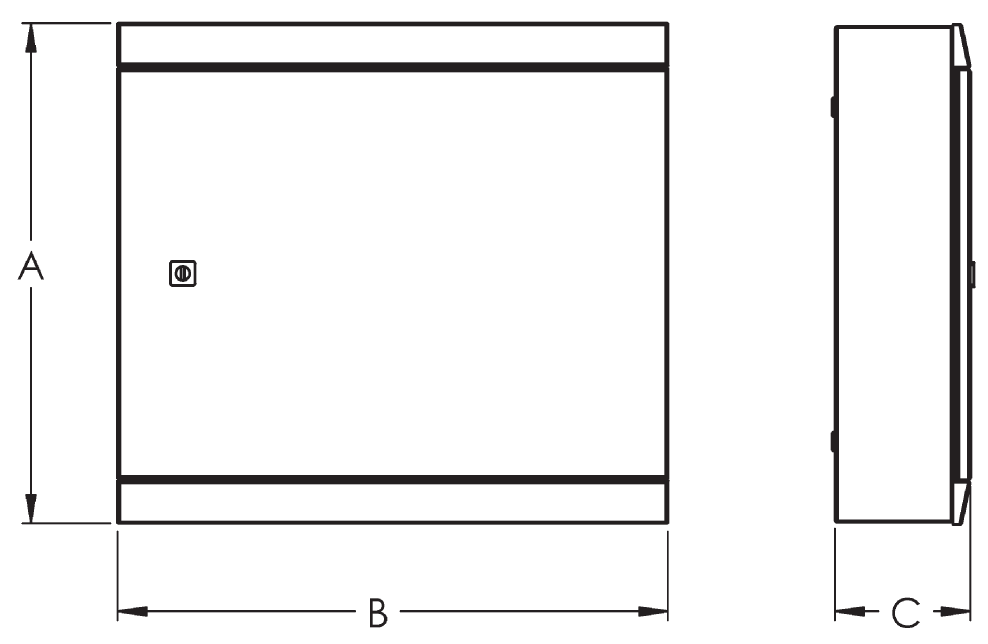

SOBREPOR (IP41 ou IP54)*

* No caso de IP54 adicionar “IP54” no código.
** No caso da cor cinza trocar o “B”por “C”no final do código.

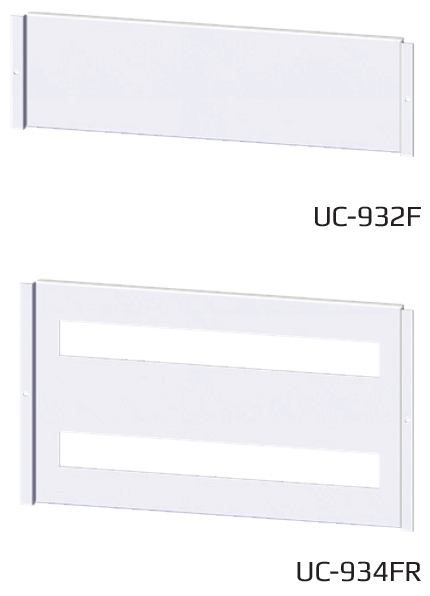

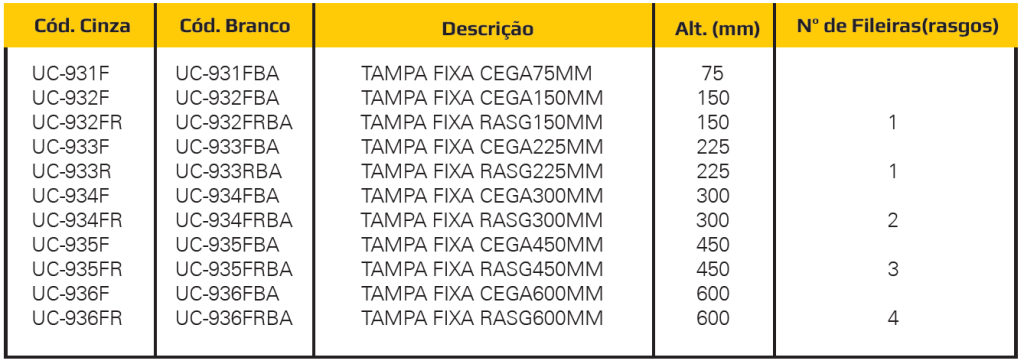

UC – ESPELHOS METÁLICOS

Cinza ou branco. Com ou sem rasgo(cega)

UC-932F (CEGA) e UC-934FR (COM RASGO)
